台湾凯贺KH齿条如何安装?

齿条如何安装?今天我来告诉你两种常用安装连接方法,分别为齿条快捷安装方法和齿条打表安装方法,供参考了解。

齿条安装连接说明:

为了可以更顺利的安装拼接齿条,标准齿条的两端末端面将会加工为半齿齿底齿端面为负公差,以方便跟下一支齿条的端面半齿齿底连接成一个全齿,齿条通过拼接来无限延长使用。

齿条安装时在齿廓角上预钻安装孔,组装时需钻孔,同样可以再增加孔,安装螺丝需要通过扭力扳手和台面锁紧,用12.9扭矩固定内六角螺丝。对于0.5M长的齿条,必须使用定位销。如果使用于高负载的配对齿条时,建议检查负载下的连接反应。

一、齿条快捷安装方法



1、用螺丝预紧固定齿条位置。

2、用反扣齿规辅助安装续接齿条,续接齿条前后移动,使得齿规和齿条完全接触,保证拼接齿距的标准。

3、调整好后检验齿条的平行度及各齿条之间的平行度,同时嫑检验齿条的直线度。

4、在检验完后,根据预紧力将齿条坚固,用强度为12.9扭矩坚固螺丝,再安装定位销。

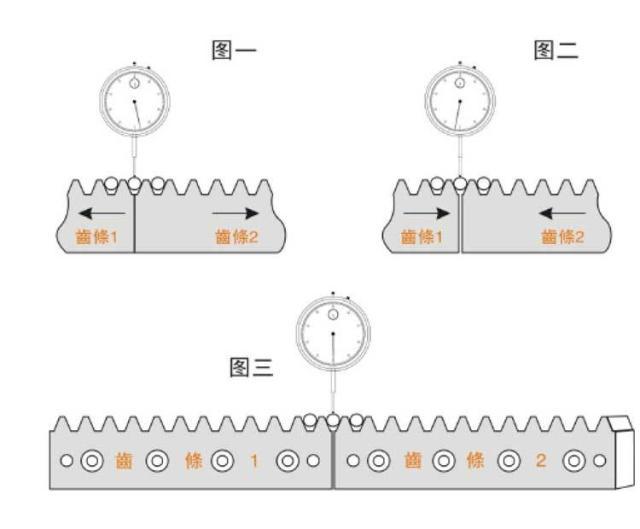

二、齿条打表安装方法


1、用螺丝预紧固定齿条位置。

2、将圆棒放入齿条的任意齿中,用弓形千分尺测量齿条底部至圆棒最高点距离为安装参考值。

3、将圆棒放入齿条与续接齿条的连接齿中,以参照参考值为基准,测量齿条底部至圆棒最高点距离,通过前后调整,达到我们设定参考值。

4、调整好后检验齿条的平行度及各齿条之间的平行度,同时还要检验齿条的直线度。

5、在检验完后,根据预紧力将齿条坚固,用强度为12.9扭矩坚固螺丝,再安装定位销。
