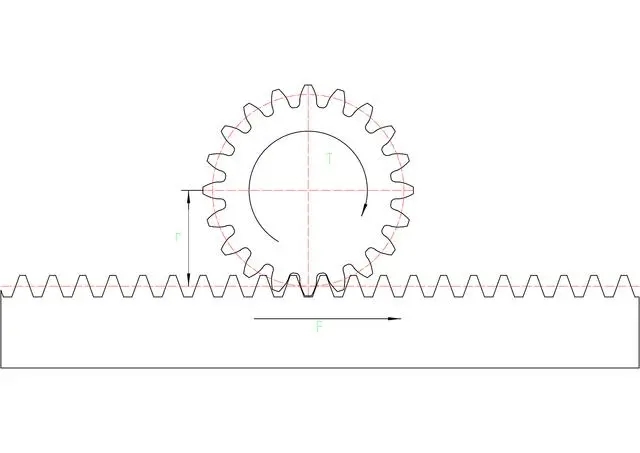

齿轮齿条传动时的驱动力与扭矩计算过程齿轮齿条是一种非常常见的传动结构，和丝杆传动一样，它是将旋转运动转换为直线运动，常用在激光切割机、雕刻机、大型加工中心、升降机等结构中。我们在进行齿轮齿条计算选型时，需要计算出最大驱动力和最大加速力矩，从而选择合适的电机和减速机。
以下是计算式所需要用的部分公式： 加速度：a=v÷t（v取负载运动时最高速度） 驱动力（水平）：F=μ×m×g+m×a（μ为安全系数） 驱动力（竖直）：F=m×g+m×a（竖直传动不需要考虑摩擦力） 加速力矩：T=F×r（r为齿轮分度圆半径） 通过以上公式便可以计算出负载所需的最大驱动力和加速力矩，并且可以分析出：1.加速度对于驱动力的影响很大，同一个负载根据加速时间的长度不同，所需要的驱动力会相差很大；2.竖直传动时，需要克服全部的重力，因此需要选择带抱闸的电机；3.齿轮分度圆半径会影响扭矩，所以在齿轮强度能够满足的前提下，尽可能缩小齿轮半径，这样可以降低电机的扭矩需求。 上一篇齿条齿轮应用在哪些行业？下一篇快速了解滚轮导轨的特点 |
